光纤小知识

2018年02月04日 系统运维 评论 2 条 阅读 877 次

光纤分类

单模光纤(Single-mode Fiber):一般光纤跳线用黄色表示,接头和保护套为蓝色;适合长距离传输。

多模光纤(Multi-mode Fiber):一般光纤跳线用橙色表示,接头和保护套用米色或者黑色;适合短距离传输。

多模光纤:纤芯直径大,传输距离近

单模光纤:纤芯直径小,传输距离远

单模光纤芯径小(10mm左右),仅允许一个模式传输,色散小,工作在长波长(1310nm和1550nm),与光器件的耦合相对困难

多模光纤芯径大(62.5mm或50mm),允许上百个模式传输,色散大,工作在850nm或1310nm。与光器件的耦合相对容易

 光模块分类

光模块分为短波(SX)、长波(LX)和超长波(ZX),光模块并没有单模多模之分!

光纤线才分单模多模!

短波光纤模块: 发光口大,传输距离近

长波和超长波光纤模块:发光口小,传输距离远

光纤使用注意!

光纤跳线两端的光模块的收发波长必须一致,也就是说光纤的两端必须是相同波长的光模块,简单的区分方法是光模块的颜色要一致。

一般的情况下,短波光模块使用多模光纤(橙色的光纤),长波光模块使用单模光纤(黄色光纤),以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环,这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来,灰尘和油污会损害光纤的耦合。

对于光纤使用注意第一点的补充说明:

有时在客户现场会遇到两端设备上的模块都是长波光模块,但是手里只有橙色的多模光纤,这种情况下在短距离下可以使用,这是因为长波模块发光口径小,并且多模光纤芯径大,光信号可以在光纤内传输,可以临时使用,只作为应急手段不建议用于核心环境。

反之不可行,既设备两端为短波光模块,使用单模光纤将无法传输光信号,因为光进不去。

例子

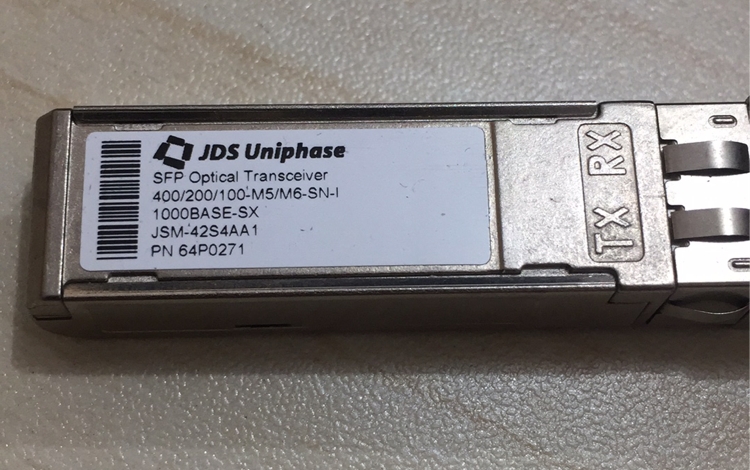

下图所示为千兆的短波光模块,相对应的光纤线需要选择橙色的多模光纤线。

其中,TX 为发射端 RX为接收端。
